SO KOMMT DIE TROMMEL INS PORTAL
Unsere Trommelzuführsysteme
Ramatech bietet verschiedene Arten von Trommelzuführsystemen an, da das Be- und Entladen von großen Trommeln ins Portal einen maßgeblichen Anteil an der Gesamtwickelzeit beansprucht. Unsere Zuführsysteme eignen sich für unterschiedliche Anwendungen.

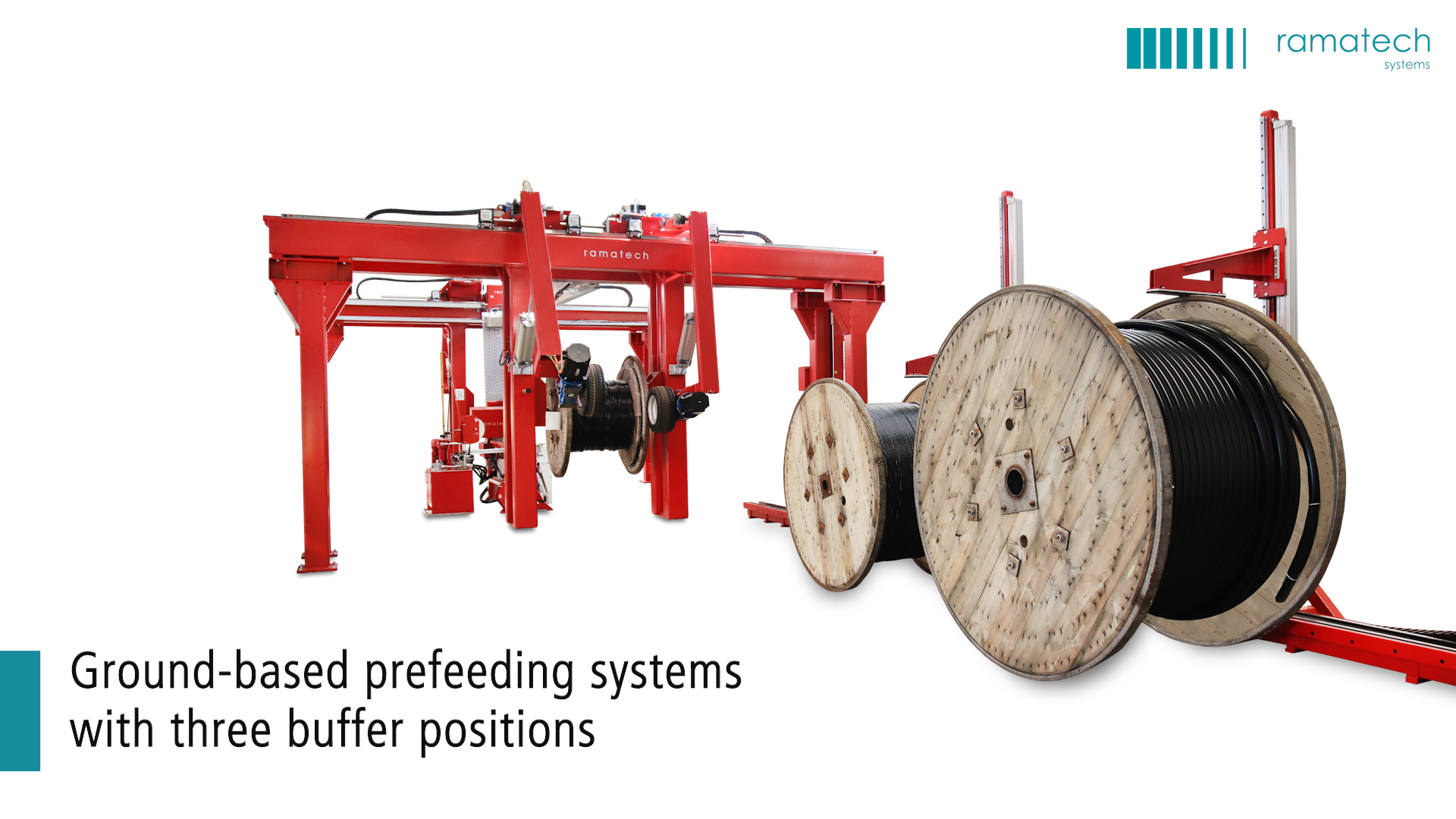

Bei unserem bodengestützten Zuführführsystem mit drei Pufferpositionen werden die Trommeln mittels einem Walzantrieb automatisch getaktet. Die Trommeln verbleiben dabei auf dem Boden und rollen auf einem eigenen Flansch. Die Übergabe ins Portal erfolgt vollautomatisch.
Beim Kabel Zuführsystem mit Fahrgestell wird die Kabeltrommel einzeln auf ein Fahrgestell geladen. Das Gestell traversiert auf einer Schienenbahn und wird in das Portal hineingefahren. Dort wird die Trommel vermessen und automatisch an die Wickelmaschine übergeben.
Das Trommelzuführsystem mit Fördertechnik basiert auf der modularen Anordnung von Rollenbahn-/ Fördertechnikmodulen. Auf diese Weise können mehrere Wickellinien angefahren werden und Trommeln können gepuffert werden. Abhängig von der Systemgröße sind Kreisläufe und Shuttlesysteme möglich. Die Beladung der Fördertechnik kann per Gabelstapler oder vollautomatisch mittels Regalbediengeräten erfolgen.
Das Ramatech Kabel Zuführsystem mit Drehplatte besteht aus einem Fahrwagen mit Rotationsfunktion. Trommeln können so um 90° gedreht werden, was bei beengten Platzverhältnissen von Vorteil ist und die Staplerbeladung vereinfacht.
-
-
Kabeltrommeln
einfach ins Portal
laden -
Für unterschiedliche Anforderungen
-
-
-
-
-
-
Unterschiedliche
Systeme erhältlich
VIDEOS:
KOMPATIBEL MIT:
Portal Baureihe elektrisch zum Ab- und Umspulen von Kabeltrommeln
Portal Baureihe hydraulisch zum Ab- und Umspulen von Kabeltrommeln
Gestreckte Wickelportale mit verlängertem Horizontalrahmen für Trommel-Kreislauf
