UMSPULEN MIT GROSSER ZEITERSPARNIS
Die gestreckten Wickelportale von Ramatech

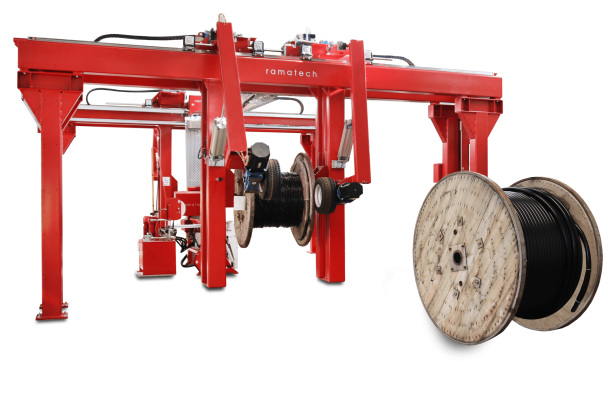

Die gestreckten Wickelportale von Ramatech sind automatisierte Kabelwickelautomaten für Kabeltrommeln. Eine Wickellinie besteht aus einem abwickelnden Portal und einem aufwickelnden Portal mit stationärer Verlegeeinheit. Anders als bei der elektrischen und hydraulischen Portalbaureihe traversiert hier nicht die Verlegeeinheit mit dem Kabel, sondern die eingespannte Ziel-Trommel.
Zudem kann durch den seitlichen Querversatz der Be- und Entladevorgang erheblich beschleunigt werden, da ein Kreislauf entsteht: In der rechten Stellung des Kabelwickelautomaten wird die Kabeltrommel (automatisch) ins Portal geladen, in der Mitte wickelt das Portal und links wird die Trommel wieder aus dem Portal entladen. Die Be- und Entladung erfolgt dabei per Hand oder automatisch mit unserem bodengestützten Zuführsystem oder mit einem Fahrwagen.
Die Pinolen werden automatisch zentriert und spannen und heben die Kabeltrommeln hydraulisch an. Der Bediener kann dabei den gesamten Umspulvorgang mit der Kamera überwachen.
Ihre Vorteile auf einen Blick
- Signifikante Zeitersparung beim Zuführen & Beladen von Trommeln durch seitlich frei verfahrbare Spannarme
- Gestreckte Portale decken mehrere Baugrößen in einem Portal ab: Beispielsweise Durchmesser bis 700 mm -2500 mm und Gewichte bis 8 t
- Be- und Entladung mit bodengestütztem Zuführsystem, mit Fahrgestell oder per Hand möglich
- Automatische Zentrierung der Pinolen & hydraulischer Spann- und Hubvorgang
- Einfache und sichere Bedienung mit Bediensäulen, Touchscreens und Fernbedienung möglich
-
Kompatibel mit bodengestütztem Zuführsystem und Fahrgestell
-
Problemlos von einer Person bedienbar
-
Signifikante
Zeitersparnis beim Be- und Entladen -
-
-
Deckt große Range
an Trommelgrößen ab -
-
-
Stationäre
Mess-, Verlege- und Schneideeinheit
