KABEL WICKELN IN RINGFORM
Unsere Ramatech Ringwickler Baureihe

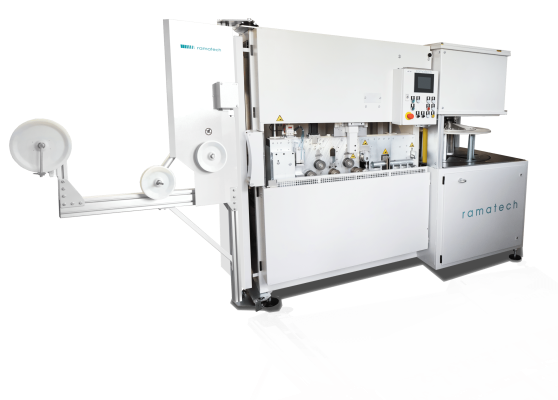

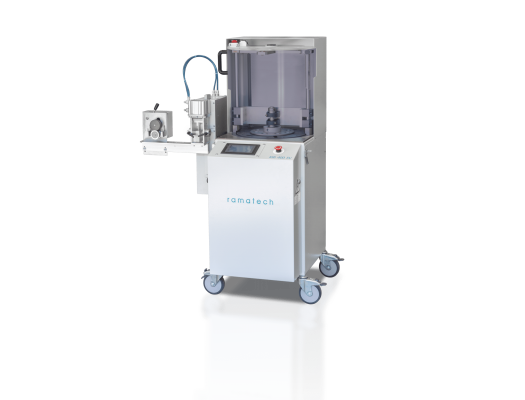

Die Ramatech Kabelringwickler sind perfekt für eine bündige und aufgeräumte Kabelverlegung nach dem Abspulen. Manchmal sind Kabelringe gegenüber einer Kabeltrommel im Vorteil, abhängig von Kabellänge und -dicke. Der Wickelprozess geht schneller und das finale Produkt ist günstiger. Dafür haben wir die automatische Ringwickler Baureihe entwickelt, die perfekt mit unseren elektrischen und hydraulischen Portalen zusammen arbeitet. Der KRI 400 SV wickelt Ringe und Spulen bis 370 mm Durchmesser, der KRI 800 SV Kabelringe bis 750 mm Durchmesser.
Auch während des automatischen Verlegeprozesses kann ein Maschinenbediener die Automatik aktiv übersteuern. Beispielsweise bei verdrillten Kabeln, Kabeln mit axialem Drall, oder anderem Material mit erheblicher Vorspannung kann das hilfreich sein. Der Bediener kann sich auf diese Weise jederzeit in den automatischen Prozess einklinken und auch Wendepunkte im Millimeterbereich korrigieren. Zur einfacheren Handhabung ist bei unseren Kabelringwicklern eine Durchmesserabtastung mit optionaler automatischer Zustellung der Führungsrollen und ein Kabelvorschub optional verfügbar.
Portionierte Kabel in Ringform
- Bündiges und aufgeräumtes Verlegebild durch automatisch traversierende Verlegeeinheit, die Kabel passgenau um Dornen wickelt
- Integrierte Mess- und Schneideeinheit mit Messrad oder optischer Längenmessung und hydraulischem oder pneumatischem Schneidewerkzeug
- Bedienung der Kabelringwickler über benutzerfreundliches Touchdisplay

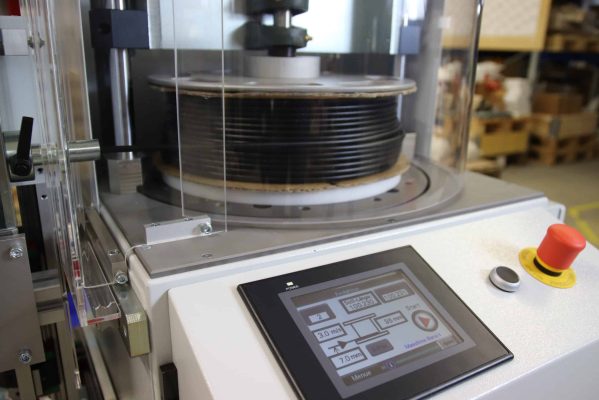

- Beim KRI 400 SV ist auch das Wickeln auf kleine Spulen möglich
-
Halbautomatische Kabelzuführung
-
Mit integrierter Mess- und Schneideeinheit
-
Automatisches Umspulen in Ringform
-
-
-
Passgenaue
Verlegung mit traversierender Verlegeeinheit -
-
Umspulen auf kleine Spulen möglich
